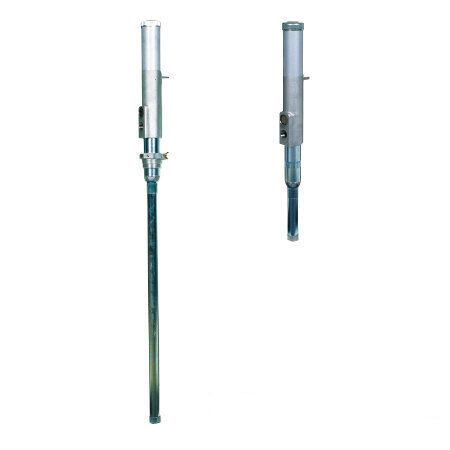

50型系列（油用），DR-50A3可直接连接200L油桶使用，SH-50A3（虹吸泵）可以固定在设备，支架或者墙面上使用。
用于从油桶内抽取和输送。结构紧凑，零部件少，适合低粘度物料。
| 泵类型 | 单筒型 |
| 泵压比 | 3×1 |
| 气动马达 | 50型 |
| 吸入管 | STKM12B |
| 活塞密封 | 丁腈橡胶 (NBR) |
| 压盖密封 | 丁腈橡胶 (NBR) |
| 适用材料 | 油 |
目录
- 1 规格
- 2 尺寸图和性能曲线
- 3 配件
规格
| 插桶泵 | 虹吸泵 | ||||
| 产品编号 | 852633 | 852634 | |||

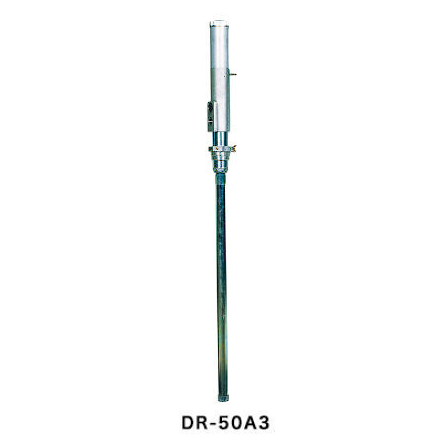

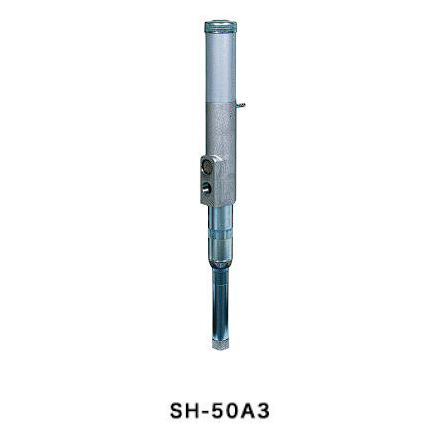

| 型号 | DR-50A3 | SH-50A3 | |||
| *高吐出压力 | 2.1MPa | ||||
| 材料连接 | 材料入口 | Rc3/4 | |||
| 材料出口 | Rc3/4 | ||||
| 空气连接 | Rc1/4 | ||||
| 供气压力 | 0.3～0.7MPa | ||||
| 温度范围 | 环境 | 0～60°C | |||
| 液体温度 | 0～80°C | ||||
| 吐出量/工作周期 | 56mL | ||||
| 净重 | 5.4 kg | 3.3kg | |||
对于从桶中抽取油来输送或定量注油等应用，插桶泵+软管+控制阀的组合是十分理想的选择。
将插桶泵插入桶孔适配器中固定，软管连接泵吐出口和控制阀即可使用。当泵连接压缩空气后，打开控制阀，油自动吐出。关闭控制阀，油停止吐出，泵也即刻停止。
如需较长软管，建议使用卷管器。
如需长距离输送，请安装管路，不建议软管输送。
如管路较长，请安装止回阀。
尺寸图和性能曲线
配件
◆空气调压阀
| 802552（AR-110） | 802553（AR-110A） | 805199（LDS-AR） |
| ●适用泵:50系列、110系列 | ●适用泵:50系列、110系列 | ●适用泵:50系列、110系列 |
| ●进气口: G1/4（F） | ●进气口：含空气接头 (PS-20PM) | ●进气口：含空气接头 (PS-20PM) |
| ●排气口: G1/4 (M) | ●排气口: G1/4 (M) | ●排气口: G1/4 (M) |
| ●注：含空气阀 | ||
|
|
|
