可抑制脉冲并防止设备因此而损坏的减震器！

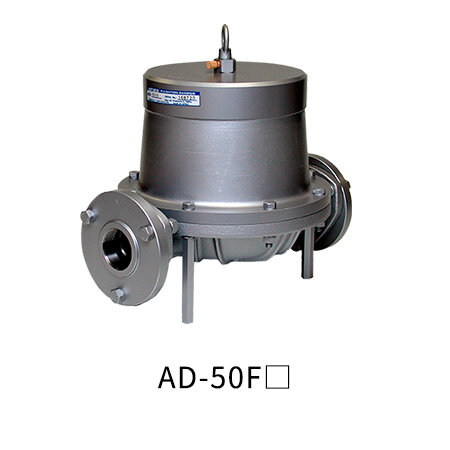

NDP系列专用脉冲减震器。
安装在泵的吐出侧，以减少泵运行时产生的脉冲。
■主要用途
防止管道振动，保护过滤器，抑制液体脉冲，与流量计组合的计量泵等。
目录
- 1 特征
- 2 规格
- 3 尺寸图和性能曲线
- 4 下载资料
特征
■安装示意图
[注]
1．请将减振器设置在距离泵出口1m 以内。设置在管道末端将没有效果。
2．请在减振器的空气进口前，装上与泵不同的减压阀进行调整。
3．AD减振器由于脉冲情况的不同，空气消耗量也会不同。
4．由于使用了和泵相同的膜片，也同样有定期点检，提前更换的必要。
5．如果没有背压，减振器将不会发生作用。*低需要0.1 MPa 的背压。
规格
| 泵体材料 |
A:铝合金 （ADC12） |
S:不锈钢 (SCS14) |
F: 铸铁 (FC250) |
P:玻纤增强聚丙烯(PP-GF) | |
| 膜片材质 | |||||
|
C: 氯丁橡胶 (CR) |
AD-50AC (852994) |
AD-50SC (853001) |
AD-50FC (853014) |
AD-50PC (853008) |
|
|
N: 丁腈橡胶 (NBR) |
AD-50AN (852995) |
AD-50SN (853002) |
AD-50FN (853015) |
AD-50PN (853009) |
|
|
E:三元乙丙橡胶 (EPDM) |
AD-50AE (852996) |
AD-50SE (853003) |
AD-50FE (853016) |
AD-50PE (853010) |
|
|
V:氟橡胶 (FKM) |
AD-50AV (852997) |
AD-50SV (853004) |
AD-50FV (853017) |
AD-50PV (853011) |
|
|
T:聚四氟乙烯 (PTFE) |
AD-50AT (852998) |
AD-50ST (853005) |
AD-50FT (853018) |
AD-50PT (852933) |
|
|
H:热塑性聚醋弹性体 (TPEE) |
AD-50AH (852999) |
AD-50SH (853006) |
AD-50FH (853019) |
AD-50PH (853012) |
|
|
S: 热塑性聚乙烯弹性体 (TPO) |
AD-50AS (853000) |
AD-50SS (853007) |
AD-50FS (853020) |
AD-50PS (853013) |
|
| 规格 | |||||
| 口径 | 2″ (50 mm) | ||||
| 材料连接 | Rc 2 | ||||
| 空气连接 | 供气口 | Rc 1/4 | |||
| 排气口 | Rc 1/8 | ||||
| 供气压力 | 0～0.7MPa | ||||
| *高吐出压力 | 0.7MPa | ||||
| 净重 | 16.9 kg | 25.3 kg | 24.3kg | 16.5 kg | |
尺寸图和性能曲线
