可抑制脉冲并防止设备因此而损坏的减震器！
NDP系列专用脉冲减震器。
安装在泵的吐出侧，以减少泵运行时产生的脉冲。
■主要用途
防止管道振动，保护过滤器，抑制液体脉冲，与流量计组合的计量泵等。
目录
- 1 特征
- 2 规格
- 3 尺寸图和性能曲线
- 4 下载资料
特征
■安装示意图
[注]
1．请将减振器设置在距离泵出口1m 以内。设置在管道末端将没有效果。
2．请在减振器的空气进口前，装上与泵不同的减压阀进行调整。
3．AD减振器由于脉冲情况的不同，空气消耗量也会不同。
4．由于使用了和泵相同的膜片，也同样有定期点检，提前更换的必要。
5．如果没有背压，减振器将不会发生作用。*低需要0.1 MPa 的背压。
规格
| 泵体材料 |
A:铝合金 （ADC12/AC2A） |
S:不锈钢 (SCS14) |
P:玻纤增强聚丙烯 （PP-GF） |
|
| 膜片材质 | ||||
|
C: 氯丁橡胶 (CR) |

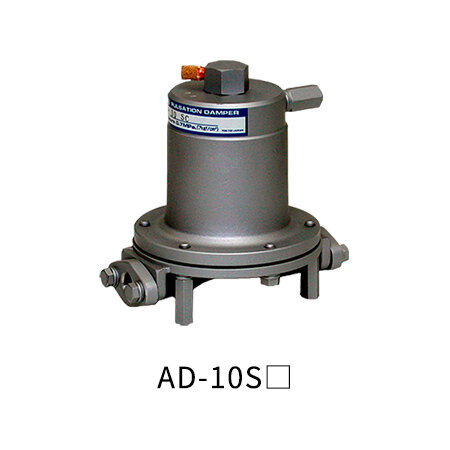

AD-10AC (851792) |
AD-10SC (851795) |

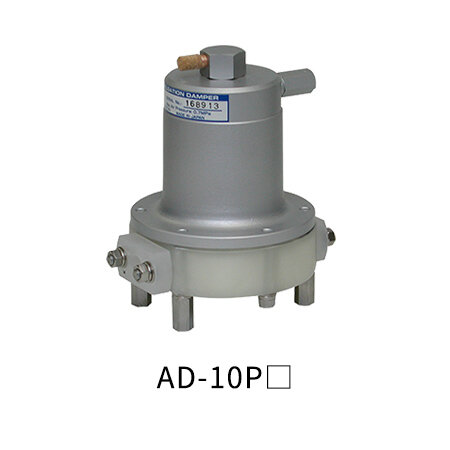

AD-10PC (854045) |
|
|
N: 丁腈橡胶 (NBR) |
AD-10AN (851791) |
AD-10SN (851794) |
－ | |
| T:聚四氟乙烯(PTFE) |
AD-10AT (851756) |
AD-10ST (851757) |
AD-10PT (854046) |
|
|
H:聚醋弹性体 (TPEE) |
AD-10AH (851762) |
AD-10SH (851763) |
－ | |
|
S:聚乙烯弹性体 (TPO) |
－ | － |
AD-10PS (854047) |
|
| 规格 | ||||
| 口径 | 3/8″(10 mm) | |||
| 材料连接 | Rc 3/8 | |||
| 空气连接 | 供气口 | Rc 1/4 | ||
| 排气口 | Rc 1/8 | |||
| 供气压力 | 0～0.7MPa | |||
| *高吐出压力 | 0.7MPa | |||
| 净重 | 2.1 kg | 3.0 kg | 2.1kg | |
尺寸图和性能曲线
